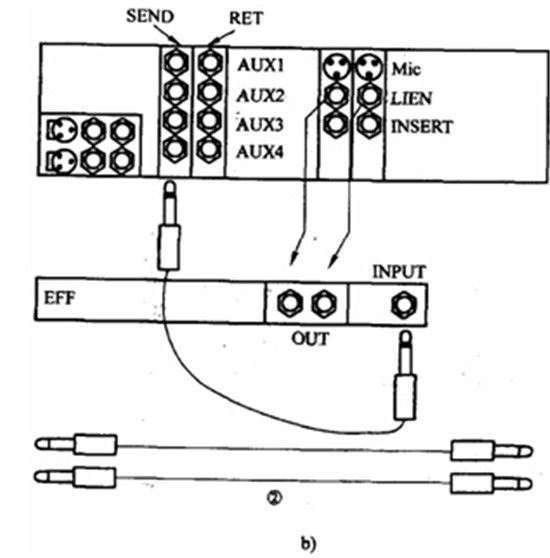

第二种，如图b所示，信号从辅助发送插口送出后进入效果器的输入插口，处理后从输出插口取出信号，送入调音台任何一路的线路输入插口。此时，从线路输口进入到调音台的信号可看作是一个新的音源，它是经过效果器进行了混响和延时处理的声音信号.可以通过推子来控制其音量的大小。这种配接方法的好处是可以对调音台的输入音源中需要进行效果处理的多路通道同时起作用。比如，若调音台的一、第二路接的是传声器，希望对一，第二两路声音都进行效果处理，则将一、第二路的AUX1旋钮打开即可(AUX1 SEND)连接到效果器输入插口。但必须强调的是，从效果器返回到调音台的那一路通道中的AUX1必须关闭，否则，从这一路通道进来的信号又会被送到效果器中，再次经过处理后又会被送入调音台，形成正反馈从而产生啸叫，以致损坏音箱。

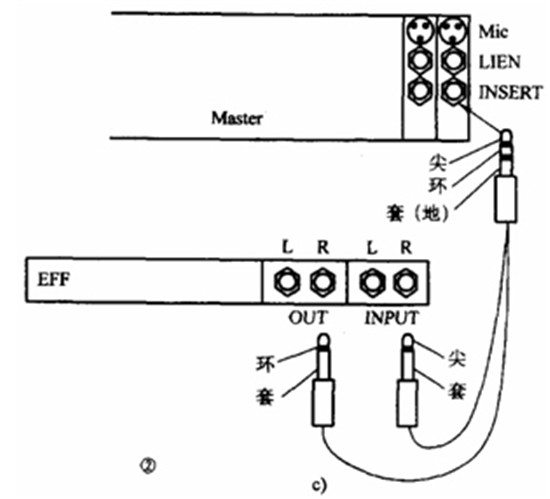

      第三种，如图c所示，使用单路传声器的INSERT插口单独对演唱传声器进行混响效果声的处理。这个插口是大三芯接口。大三芯接口的尖是发送(SEND)，传声器的信号从这个点取出送入到效果器的输入(INPUI)插口。经效果器处理后的声音信号从效果器的输出插口(OUTPUT)送到调音台的INSERT插口的环后返回(RET)。插头金属套是公共地线。这样可以对两只演唱传声器进行混响效果的处理。两只传声器的两个送出(SENT)进入效果器左、右输入;效果器的左、右输出送入到调音台两路传声器的返回环接点。

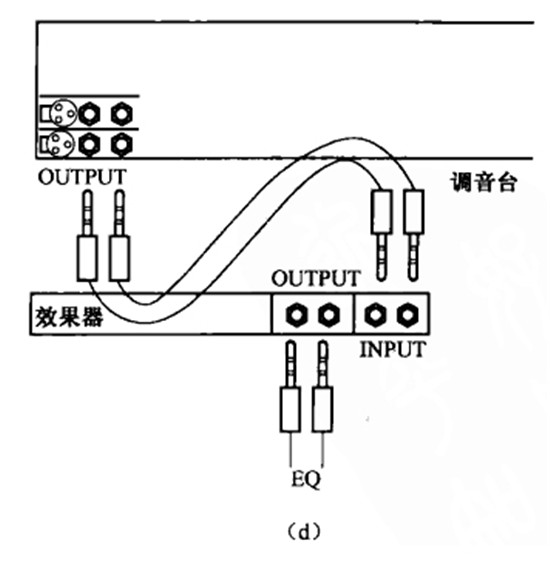

      第四种，如图d所示，将效果器配接 到整个音响系统中(相当于串联)，即调音台母线输出(MASTER OUT)到效果器进行效果处理后的声音信号不再返回到调音台，而是向下继续输入到压限器或房间均衡器中。这样的配接会将所有的声频信号都进行效果处理。这种方式在歌舞厅中一般不会选用，但在进行环境音乐的制作中可选用这种方法。
